BRODSKA KUKA S NAPRAVOM ZA PROVLAČENJE KONOPA

                            P20100257A

AUTOR; HRKAČ DINKO

Tehnički problem koji se rješava ovim izumom je kako prilikom pristajanja brodice ili jahte (7- 20 m dužine) na plutaču, priveznu obalu, neko već privezano plovilo ili prilikom ulaska plovila u prevodnice,a postoji potreba da se jedan kraj priveznog konopa provuče kroz obruč, kariku, prsten plutače, škopac, bitvu na dragom plovilu, oko nekog cijevnog nosača, stubića od ograde, za prihvatne sajle u prevodnici ili slično, te da ga se vrati na plovilo i veže na bitvu.

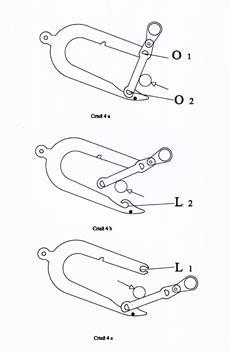

Brodska kuka s napravom za provlačenje konopa kroz prsten, naročito kroz prsten ili škopac na plutači (14), priveznoj obali, kroz bitvu na nekom brodu ili molu, ili oko neke cijevi, nosača, brodske ograde i sl., obuhvaća klatno (3) koje potisnuto prstenom plutače prema viljušci (2) rotira oko profilne osovine (5a) koja je time osigurana od ispadanja iz ležišta (L1). Istovremeno druga profilna osovina (5b) slobodno izlazi iz ležišta (L2) i otvara put prstenu plutače (14) da uđe u viljušku (2). Po ulasku u viljušku (2) težina priveznog konopa (13) vraća klatno (3) u početni položaj gdje su obje profilne osovine (5a, 5b) u ležištima (L1, L2). Pri povlačenju držalice (12) prsten plutače (14) potiskuje klatno (3) prema van i klatno (3) rotira oko profilne osovine (5b) i za sobom povlači prsten za prihvat priveznog konopa (4)kroz koji je provučen priveznikonop (13) kojega treba još samo zavezati na bitvu. Brodska kuka s napravom za provlačenje konopa je razvijena u potpunosti s kompjutorskim programom u 3D tehnici tako da je izrada laserskim rezačem već pripremljena. Prototip je izrađen od inox limova 2 i 4mm debljine, a profilne osovine (5) se izrađuju na CNC tokarilicama koje rade u 3 osi (X,Y,Z) i s pogonjenim glodalima.

NUDI SE PRAVO

PROIZVODNJE
